Volle Eskalation im G!

Markus Müller-Heidelberg 300GD, DIY, G-Schraubt, Geschraubt, W460 2024-05-082024-09-044602675097, 4602840697, 4602840797, Dichtung, Dreck, Mitteltunnel, W460, Wasser

W460 Mittelkonsole ausgebaut, VG Dichtung defekt.

Die Landmaschine macht nicht nur Freude. Freud und Leid liegen bekanntlich recht dicht beieinander. Der TÜV ist 10/2023 abgelaufen, der G stand hinten links eingeparkt und ich habe es zeitlich nicht geschafft im Oktober noch zum TÜV zu fahren. Dann lag Salz auf der Straße und schon ist es Mai. Geplant war ein schneller Ölwechsel, mit Filter und Klassiker Öl (20W50), was tendenziell auch schnell von der Hand ging. (Ich brauche echt mal ne Hebebühne!)

Anschliessend bin ich dann zu meiner Lieblings DEKRA Station in Gensingen am Globus gefahren. Keine Schlange, direkt rein in die Halle. Ein motivierter junger Prüfer nimmt sich des Gs an. Altersentsprechend „geringe Mängel“ weil Motor und Getriebe leicht ölfeucht sind. Damit kann ich leben, die Landmaschine hat ein paar Kilometer auf dem Buckel. Die Ölfeuchte am Getriebe kommt aber vom Winkelgetriebe. Da gehe ich bei Gelegenheit mal dran. Sollte dicht zu bekommen sein.

Im Anschluss dann, es war die letzten Tage sehr windig und hat viel geregnet, eine schnelle Kontrollfahrt zu unseren diversen Waldparzellen. Dem Allrad gedankt bin ich überall rein und wieder raus gekommen. Entsprechend sah der Wagen dann auch aus. Ich wollte mir das Leben leicht machen und durch die Waschstrasse fahren. Als „zu groß und zu kantig“ wurde ich auf den Waschplatz zur Selbstwäsche verwiesen. Ein paar Euro später war der Matsch auf dem Boden und der G leidlich sauber. Was mich aber sehr irritiert hat ist war ein Klümpchen Matsch innen auf dem Mitteltunnel. Vor dem Wahlhebel für das Verteilergetriebe!

W460 - VG Manschette/Schaltsack - VG80 - 460 284 07 97

Ja, der Sack ist rund herum gerissen. Weiss der Geier warum es, als der Hobel auseinander war, nicht gemacht wurde, aber ich habe es dann auch viele Jahre „verschlafen“, weil es nicht wichtig erschien. Der Sack um den Gangwahlhebel hat ebenfalls Risse. Beide sind so alt wie das Auto selbst.

Die Frage woher der Matsch kommt läßt mir natürlich keine Ruhe und ich entferne erstmal den Sack um den VG Hebel. Ein Blick hinein, unter die Mittelkonsole, bringt mich „ein wenig“ aus der Fassung. Zwischen dem Aufbau der Mittelkonsole und des Getriebetunnels steht der Matsch. Alles nass, alles braun, überall Brocken, sogar einen Kirschkern finde ich.

Der Puls steigt, volle Eskalation. Sitz raus. Vier Schrauben raus. Mit Drehen, Kippen, Neigen wird die Mittelverkleidung über den Handbremshebel bugsiert, um die volle Pracht des frisch angerichteten Ackers betrachten zu können.

Die Spezialisten, derer ich keiner bin, wissen schon wo das Problem liegt. Die Dichtung zwischen Unterboden und Tunnel oberhalb des VG ist schlicht in zwei Teile gerissen. Sie ist ebenfalls so alt wie das Auto und ich verstehe schon wieder nicht, warum man sowas nicht ersetzt, wenn man ein Auto schon auseinander gebaut hat. Dort kommt nicht nur Dreck sein, sondern auch bei normaler Fahrt Wasser bei Regen.

W460 - VG80 Dichtung Bodengruppe Getriebe - 460 284 06 97

Nun denn. Die Bestellung bei GParts24.com ist schnell platziert. Dank der Teilenummern auf den Resten, konnte ich diese schnell und unkompliziert finden. Leider habe ich die nicht bei Mercedes Klassik gefunden, denn oft sind sie dort sogar günstiger.

460 284 06 97 (Dichtung Verteilergetriebe Fahrzeugboden VG80)
460 284 07 97 (Manschette Verteilergetriebe Schaltsack VG80)
460 267 50 97 (Manschette Schaltgetriebe „hoch“ Schaltsack)

Zum jetzigen Zeitpunkt steht die Lieferung noch aus, aber ich gebe hier ein kurzes Update wenn ich die Teile eingebaut habe. Ich bin doch sehr gespannt wie frustfrei und entspannt das wohl von statten gehen wird. 😜

Hitzeschlacht mit OM617

Markus Müller-Heidelberg 300GD, Allgemein, G-Schraubt, Geschraubt, W460 2020-08-122020-08-24300GD, OM617, W460

Problem:

Meine Landmaschine hat ein Temperaturproblem. Schon direkt nachdem ich mit dem Wagen die erste Veranstaltung gefahren bin ist mir aufgefallen, dass die Wassertemperatur bei Last stark ansteigt. Sie ist bei Steigungen auf der Landstrasse und auch auf Autobahnen schnell knapp vor dem roten Bereich. Sobald die Steigung jedoch vorbei ist, sinkt die Temperatur schnell wieder auf einen mittleren Wert.

Es gibt Stimmen, die behaupten das sei für den Wagen normal. Ich mag das aber nicht ganz glauben, denn wenn die Temperatur diese Höhen erreicht liegt es immer leicht nach verbranntem Öl. Wird der Wagen heiss gefahren abgestellt (Motor aus) schnellt die Anzeige schnell in den roten Bereich. Kaltlaufen lassen ist also immer indiziert.

Wurde der Wagen auf der Fahrt sehr heiss, kommen auch in der Regel ein paar Tropen Öl irgendwo raus und liegen unter dem Wagen. In der Nähe der Kupplungsglocke. Meine Vermutung ist, dass das Öl sich bei der diesen Temperaturen dann hinten an der Wellendichtung rausdrückt.

Ich kann mich bei früheren Erfahrungen (1990er) mit dem Motor nicht daran erinnern, dass solche Temperaturen im G vorkamen.

Analyse:

Gut wenn man ein wenig vernetzt ist. Meine Anfrage im Viermalvier Forum ergab schon ein paar gute Hinweise zum Vorgehen. Das Prüfen des Kühlkreislaufes in der Reihenfolge:

Viscokupplung noch okay?
Thermostat noch okay?
Kühler selbst noch durchgängig/okay?
WaPu checken

Nun fehlt mir das Wissen wie ich diese Dinge manuell sinnvoll testen kann. Aber auch die Idee zu messen, welche Temperaturen im Maschinenraum an welcher Stelle zu welchem Zeitpunkt entstehen kam aus dem Forum. Mit einer FLIR ONE habe ich daraufhin eine kurze Testreihe „gefahren“.

Update: 23.08.2020 Ein Blick in den Kühler …

Lösungsansatz:

Ansatz: Thermostat wechseln und Kühlsystem komplett spülen.

Ersatzteil(e):

Ansatz: Thermostat (80 °C, 67mm, Behr), destilliertes Wasser, Glysantin G48

Werkzeug:

To be defined.

Ausführung:

To be done.

Rallye mit leichtem Motorschaden / Ölfahne / G-Shop24

Markus Müller-Heidelberg G-Schichten, G-Schraubt, G-Weg, Motorsport, Rallye, W460 2017-06-272020-05-19230G, G-Shop24, Homokineten, Lenkgetriebe, M115, Öl, Ölfahne, Schiebebetrieb, Vorderachse, W460, Werkstatt

Donnerstags (Vatertag 2017) hatte ich mich an der ADAC Classic Rheinhessische Schweiz versucht. Die Platzierung war nicht berauschend, dafür habe ich mir einen aktuell noch unbekannten Motorschaden eingefangen. Nach dem Schiebebetrieb verbrennt der Motor Öl. Es gibt einen deutlichen Leistungsverlust. Irgendwas geht doch immer kaputt … Gamboree ruft und die Zeit rennt. Ein kleines Déjà –vu habe ich hier schon. Damals hatte ich den Flecktarn G als Notlösung gekauft, weil wir bei Quadrofaktum ein Offroad Training gebucht hatten und der blaue G nicht zurück kam. Dann stand die MSC Binger Mäuseturm an und wir hatten massive Probleme mit der Zündung.

Am Freitag starte ich eine Anfrage bei Kühne in Simmern, der mir kürzlich den Vergaser und die Zündung perfekt eingestellt hatte. Ich erhalte noch am Freitag eine Antwort welche lautet, dass Ventilschaftdichtungen nicht so ihr Metier sind. Ehrlich, aber jetzt doof für mich. Es kommt noch der Tipp mich mal bei Pusch in Klein-Winternheim zu melden. Pusch ist eine Koryphäe in Sachen Mercedes SL 190 und Flügeltürer und um die Ecke. Ein W460 ist dort so exotisch wie ein Eisbär in Afrika. Aber ich frage dennoch per eMail an. Die Antwort kommt am Montag morgen. Binnen 4 Wochen keine Chance, alles voll. Ich könnte am 13.06. mal vorbei kommen, dann könnte man schauen ob es die Ventilschaftdichtungen, Kolben oder schlimmeres ist. Das bringt mich nur leider nicht weiter, denn gucken heisst nicht reparieren.

Immer wenn ich in Sachen G verzweifelt bin und nicht weiter komme, ich gehe ins 4×4 Forum und Frage die Expertenrunde um Rat. Zwischenzeitlich habe ich auch noch die Website caroobi.com gefunden und Kontakt aufgenommen. Dort bietet man mir nach einem inhaltlich recht kompetenten Gespräch eine komplette Motorüberholung inkl. Abholung, Rücklieferung und mit überholtem Vergaser für 6000 EUR an. Maximal 14 Tage soll es dauern. 2 Jahre Garantie gibt es oben drauf. Als allerletzte Lösung ziehe es in Betracht und hoffe auf weitere Ideen.

Ich schreibe auch goHermanns an, die mir in sehr guter Erinnerung geblieben sind, als es um meinen 280GE Cabrio ging. Aus dem Forum kamen auch viele Tipps und vor allem der Rat, dass es nur sehr unwahrscheinlich ein so schwerer Motorschaden ist, dass eine vollständige Überholung indiziert sei.

Auch über das Forum komme ich dann an den G-Shop24. Arno bietet mir an, dass er den Wagen irgendwie einschiebt, damit ich auf den Gamboree fahren kann. Der G-Shop24 ist ein auf Mercedes G spezialisierter Betrieb und das Telefonat gibt mir gleich ein gutes Gefühl. Bis zum Gamboree sind es noch 29 Tage. Ich fahre am 28.06. schon los um pünktlich dort zu sein.

Mittwoch den 31.05. bringe ich den Wagen auf eigener Achse nach Niederroßbach zu Arno und Nadine. Die beiden empfangen mich auch noch um 19:40 und ich fühle mich schon wieder gut aufgehoben. Ich erzähle also von dem Wagen, dass ich ihn nicht selbst umgebaut habe, von dem Problem mit der Ölfahne, von dem Problem mit den nassen Füßen bei Regen, von der bescheidenen Lenkung und auch vom Klacken bei Kurvenfahrten mit zugeschaltetem Allrad.

Arno hört es sich an und testet ein wenig herum. Nasse Füße gibt es, weil der Erbauer des Fahrzeuges es nicht so mit Dichtungen hatte. Er hat sie einfach weggelassen. Das Lenkgetriebe scheint vollkommen hinüber, was meinen Eindruck zum Lenkverhalten zu 100% bestätigt. Die Welle hat Spiel in alle Richtungen. Das Lenkgetriebe muss auch überholt werden. Dann drehen wir eine Runde um das „Klacken“ zu testen. Arne erklärt mir bei der Fahrt im Detail wie es sich mit den homokinetischen Gelenken verhält. Auf einer Schotterpiste angekommen schalten wir den Allrad zu und fahren eine enge Kurve. Es macht „Klack, Klack, Klack, Klack ….“. Das heisst „richtig im Eimer“ und nicht nur ein bisschen. Das Klacken hatten wir schon in Belgien gehört, aber seit dem bin ich nie wieder mit Allrad gefahren. Die Vorderachse muss also auch gemacht werden. Arno zieht ein Gut- und ein Schlechtmuster aus dem Lager und zeigt mir wo die Gelenke verschleissen und was getauscht werden muss.

So nebenbei, die Vorlegewelle im Hauptgetriebe sowie der Synchronring des 3. Gangs sind auch nicht mehr in Ordnung, aber das kann man noch lassen. Ich lege den 3. mit Gefühl ein, dann kracht nix.

Viel Arbeit, wenig Zeit. Der Countdown tickt unbarmherzig runter. Der Auftrag den Motor instand zu setzen, sowie das Lenkgetriebe und die Vorderachse zu überholen ist erteilt. Priorität in der Reihenfolge der Aufzählung. Ich bin gespannt was Arno meldet wenn er die Brocken auf dem Tisch liegen hat. Ich will dieses Jahr nach Ungarn. Komme was will!

Ein bisschen ist schon der Wurm drinnen. Mitte Mai habe ich erst das Projekt R129 erfolgreich beendet. Am Freitag startet das Projekt 17m mit einer ersten Bestandsaufnahme. Ein neues G-Projekt stand gerade gar nicht auf der Agenda. Blöd wenn sich das Schicksal nicht an den Plan hält. Aber so ist das Leben, es hält immer Überraschungen bereit. ?

Update am 06.06.2017:

Arno ( G-Shop24 ) rief gerade an. Der Motor ist raus und zerlegt. Es ist wie befürchtet und damit wird der Motor nun überholt. Die Vorderachse wird auch überholt. Das Lenkgetriebe gegen ein gebrauchtes gutes Teil getauscht. Weil eh gerade alles auseinander ist, ersetzen wir das Getriebe auch gleich durch ein besseres gebrauchtes Getriebe, denn das Alte hält am Ende auch nicht mehr lange. So viel Arbeit und Ersatzteile hinterlassen Spuren in der Kasse. Aber unterm Strich bekomme ich jetzt auch keinen besseren für das Geld. Irgendwann kommt vielleicht der Tag an dem mir eine schöne und gute offene W460 Karosse über den Weg läuft. Dann wird er wieder zivil und der Aufwand neutralisiert sich durch den Wertzuwachs. Ein Bericht, vielleicht auch mit Fotos, zu der Überholung folgt …

Update am 14.06.2017:

Auf meine Mail mit der Bitte um einen kurzen Status ruft Arno ( G-Shop24 ) an. Es sind noch 14 Tage zum Gamboree. „Der Wagen fährt schon wieder alleine.“ war die erste Info nach dem Hallo. Das freut das Herz. Er ist gerade beim BOSCH Dienst um die Zündung und den Vergaser auf die neuen Kolben einzustellen. Von meinem letzten Besuch bei einem ehemaligen BOSCH Dienst in Simmern bekam ich die Info, die Drosselklappenwelle sei ausgeschlagen. Arno konnte dies zwar nicht bestätigen, hat aber zur Sicherheit ein paar Vergaser mitgegeben. Das Ersatzgetriebe macht nach seiner Aussage ein bisschen Stress. Da muss er nochmals ran. Das Lenkgetriebe hat sich als nicht so schwer beschädigt wie befürchtet gezeigt und konnte repariert werden. Die Vorderachse ist dran sobald der Wagen zurück ist. Die Zeit drängt, denn der Wagen muss auch noch bewegt werden. Nach 1500km müssen die Ventile nachgestellt werden und das wäre in dem Moment in dem ich in Ungarn bin. Also wird Arno den Wagen eine Weile bewegen um dann am Schluss die Ventile nachzustellen und den Kopf nachzuziehen. Auch wenn er dann nur einige hundert Kilometer geschafft hat.

Update am 22.06.2017:

Die Schlussrechnung ist eingetroffen. Der Vergaser musste auch überholt werden. Ein Austausch wäre an der Stelle nicht sinnvoller gewesen. Die alten Stromberg Vergaser sind rar … Die Abholung wird für Montag den 26.06. terminiert, denn nach der kompletten Überholung müssen eigentlich nach 1500km die Ventile eingestellt werden und der Kopf nachgezogen. Also fährt Arno (widerwillig) nun ein paar Kilometer auf den G um den Job noch machen zu können bevor es nach Ungarn geht. 1500km wird er nicht schaffen, aber besser als nix.

Markus Sterk, selbst G-Liebhaber und Schrauber (baut seinen 300GD nach einer Komplettrestauration gerade wieder zusammen), ausserdem Winzer mit leckeren Grauburgundern und Rieslingen, wird mich am Montag zu Arno und Nadine bringen. Das wird ein schöner Abend und ich freue mich meinen G wieder in der Garage zu haben. Gamboree ist in 6 Tagen … Tick Tick Tick …

Update am 26.06.2017:

Knapper hätte es nicht sein können. Am Freitag erreicht mich noch eine Mail, dass der Wagen nachdem der Tank einmal vollständig leer war, sehr viel Dreck im Tank und in der Leitung hat. Kraftstofffilter setzen sich in 1-2 Minuten vollständig zu. Arno spült den Tank mit Benzin und verbraucht dabei viele Kaffeefilter und ersetzt kurzer Hand die komplette Kraftstoffleitung von vorne bis hinten. Lange Rede kurzer Sinn: Ich konnte den Wagen heute abholen und es ist wie ein anderes Auto. Er zieht, er lenkt … 😉 Zu der ganzen Aktion später mehr und wenn ich Bilder bekomme auch mit Details. Jetzt heisst es erstmal: GAMBORREEEEEEEEEEEE !

Zündung teilweise erneuern

Markus Müller-Heidelberg G-Schraubt, W460 2016-06-202020-05-19M115, M115.973, NGK 7639, Startprobleme, Verteilerkappe, Zündkerzen, Zündkondensator, Zündleitungen, Zündspule, Zündung, Zündverteilerläufer

Problem:

Der Wagen springt unwillig an, nimmt unwillig Gas an und hat Zündaussetzer. Vgl. Basistraining

Lösungsansatz:

Alles was leicht zu tauschen ist und nicht viel Geld kostet, wird gnadenlos ersetzt. Wer weiss wie alt die Sachen sind und wie pfleglich sie behandelt wurden.

Ersatzteil(e):

Bei der Suche der Ersatzteile hat mir DaPo geholfen und sie auch geliefert. Als Ersatzteile wurden Komponenten der Firma BERU verwendet. Im Detail: Zündspule ZS109, Verteilerkappe VK310S, Zündverteilerläufer EVL113, Zündkondensator, Zündleitungen M106B;M107B und M107D. Das Kabel M106B ist zu lang, geht aber trotzdem. Dann noch 4x Zündkerzen vom Typ NGK 7639.

Werkzeug:

Schlitz- und Kreuzschlitzschraubendreher; 10er und 8er Schlüssel; Zündkerzensteckerschlüssel (21er) am besten mit Drehmomentschlüssel und Verlängerung.

Ausführung:

Gleich vorweg, vielleicht hatte ich auch nur Glück, aber diese Arbeit ist wirklich auch für Anfänger geeignet.

Ich habe mich von der Zündspule aus bis zu den Zündkerzen vorgearbeitet. Vorher ein Foto gemacht,

damit ich auch ja alles wieder richtig zusammen bauen kann und ich kein Kabel vergesse.

Wahrscheinlich trennt man vorher die Batterie vom Bordnetz. Habe ich vergessen und es trotzdem überlebt.

Den Halter der originalen Zündspule habe ich belassen. Wenn man den abschrauben will muss man irgendwie zwischen den Kotflügel an die Kontermutter ran und dass war mir zu viel Aufwand. Der Halter passt, also Schutzkappe abziehen, die zwei Muttern öffnen. Die Kabel abheben und so hinlegen, dass man sie wieder richtig herum anschliesst. Ich mache ein Bild davon, dann kann ich es auch nicht vergessen. Dann den Stecker zur Verteilerkappe in der Mitte vorsichtig lösen. Das ist nicht ganz ohne, denn die haben sich seit Jahren angesaugt und gehen schwer ab. Wenn man an der falschen Stelle zieht, macht man ihn kaputt. Also unten umfassen und mit sanftem Druck nach oben ziehen.

Wenn die Zündspule frei von Kabel ist, wird die Schraube hinter der Zündspule aufgedreht und unter drehen und leichtem Rütteln die alte Zündspule entfernt. Die neue Zündspule wird mit den Polen an der gleichen Stelle eingesetzt und in gleicher Höhe mittels der kleinen Schraube am Halter arretiert. Dann werden die Kabel wieder so angeschlossen wie vorher und die Schutzkappe kommt wieder drauf. [Anmerkung: Auf der Zündspule steht gross, dass man einen 1,8Ω Widerstand vorschalten muss. Der ist beim M110.973 bereits vorhanden!]

Weiter geht es mit der Verteilerkappe, dem Zündkondensator und dem Zündverteilerläufer. Verortet alles an der gut sichtbaren Verteilerkappe. Dort wo alle 5 Kabel zusammen laufen. Da es ziemlich wichtig ist, dass alle Kabel auch hier wieder an den richtigen Platz kommen, markiere ich alle Kabel mit einem Streifen Klebeband und vermerke die Position darauf. Anschliessen ziehe ich alle Zündleitungen ab. Auch die sitzen echt fest und man muss Vorsicht walten lassen.

Anschliessend nimmt man die Verteilerkappe ab. Dazu einfach mit dem Schlitzschraubendreher die beiden Federschrauben herunterdrücken und aushaken. Die Verteilerkappe kann dann gleich weg. Darunter sitzt der Zündverteilerläufer. Den kann man einfach abziehen. Ein beherzter Ruck und er ist ab. Durch eine Nut wird sichergestellt, dass der neue Läufer in der richtigen Position wieder aufgesteckt werden muss. Also kurz drunter schauen und dann richtig aufstecken. Wieder beherzt drücken bis er mit einem kleinen „Klack“ einrastet.

Solange die Kappe noch runter ist, kann der Zündkondensator ersetzt werden. Das ist ein wenig fummelig. Eine Schraube und ein Stecker. Öffnen, Abziehen, Anstecken und Festschrauben.

Dann kommt die Verteilerkappe wieder drauf. Sie passt nur in eine Richtung, also keine Sorge, falsch herum geht es nicht. Wieder mit einem breiten flachen Schlitzschraubendreher die Federschrauben herunterdrücken und einhaken.

Im Anschluss ersetze ich die Zündleitungen und Zündkerzen Zylinder für Zylinder. So stelle ich sicher, dass ich die Kabel nicht vertausche. Die Zündkerzen werden mit 30nm (Angabe NGK) eingedreht. Man muss darauf achten, dass die Kerzenstecker hörbar einrasten wenn man sie auf die Zündkerzen steckt. Die Kabel wieder hübsch verlegen und schon bin ich fertig.

Der Wagen, der vorher nicht anspringen wollte springt nun bei der ersten Umdrehung an und läuft im Leerlauf absolut rund obwohl der Motor seit Tagen nicht mehr gelaufen ist.

Entfallteile gab es demnach auch, die Kabel spare ich auf dem Bild aus.

Die Probefahrt offenbart keine Probleme, ich habe sogar 110km/h geschafft.

Leider fehlt mir das Equipment um die Einstellung der Zündung nochmals zu verifizieren. Deshalb werde ich dies bei der kommenden Runde (neuer Tank und neuer Auspuff) bei Frank Hecker machen lassen. Aber bis hier bin ich schon sehr zufrieden mit meiner Arbeit.

Dotz Dakar Schwarz mit 265/75R16

Markus Müller-Heidelberg G-Schraubt, W460 2016-05-212020-08-06265/75R16, Dotz Dakar, Felgencenter Mainz, Lenkeinschlag, Nabenkappen, Schwarz, Stahlfelgen, TOYO, W460, Winkelgetriebe

DOTZ Dakar Black with TOYO OpenCountry 265/75R16 on a 1980s Mercedes G-Class W460

Problem:

Wie mir der Verkäufer schon bei der Besichtigung mitteilt, gibt es offensichtlich für die wirklich gut aussehenden BWA Typ 139 Felgen keine Gutachten und/oder eine Betriebserlaubnis für den Mercedes G. Jedenfalls gelingt es mir ebenfalls nicht, Unterlagen dazu aufzutreiben. Auf der Felge gibt es auch keine KBA Nummer.

Lösungsansatz:

Es müssen Felgen her, die eine Zulassung haben.

Ersatzteil:

Die Auswahl an Felgen ist riesig. Eine tolle Zusammenstellung von Felgen, die auf Mercedes G Modellen gesichtet wurden, kann man hier ansehen. DOTZ Dakar, die mein stiller Favorit sind, sind dort nicht vertreten. Vielleicht ändert sich das bald. Für einen G braucht man Felgen mit einem Lochkreis Typ 5/130. Warum auch immer, diese gibt es nicht in schwarz und schwarz müssen sie sein. Ausserdem gibt es sie nur in 7×16. Da ich es mir in den Kopf gesetzt habe die DOTZ Dakar auf dem Tarn G zu fahren, kaufe ich die Felgen in silber und lasse sie schwarz Pulverbeschichten. Meine erste Adresse für diese Arbeiten ist der „Felgencenter Mainz Inh. Herbert Lang„. Kompetent und freundlich. Der Preis stimmt. Die Qualität ist hervorragend. Ein wenig komisch geschaut hat Hr. Lang schon und der Spruch „Wir machen eigentlich keine LKW Reifen.“ musste einfach kommen. Der Transport gestaltete sich auch nicht immer einfach. Die Felgen habe ich als Komplettrad mit TOYO OpenCountry 265/75R16 gekauft. Die Reifen sind neuwertig und so behalte ich sie auch. Heftig ist das Gewicht eines Rades, es bringt 43 kg auf die Waage. Die Reifengröße ist bei meinem Fahrzeug nicht eingetragen. DOTZ hat zwar ein Gutachten online, auch in Verbindung mit 265/75R16, aber es sind diverse Modifikationen vorgesehen (Höherlegung, Spurverbreiterung und Tachoangleichung). Auch im Forum sind die Meinungen, ob es passt und/oder ob die Eintragung ohne grosse Probleme erfolgen wird, ambivalent. Ich probiere es einfach aus.

DOTZ Dakar Toyo 265/75R16 — Toyo 265/75R16 auf DOTZ Dakar 7×16 (5/130) © Elliot Bolea

Dann brauche ich natürlich noch die passenden Nabenkappen. Da sind die Originalen von Mercedes Benz meine erste Wahl. Ersatzteilnummer A 461 401 02 25.

Kosten: Felgen, Reifen, Pulverbeschichtung und Nabendeckel (inkl. Transporten und Mehrwertsteuer) = 1465 EUR

Werkzeug:

Radkreuz mit 19er Nuss. Eine Verlängerung als Hebel. Ein Wagenheber und gute Nerven nebst einiges an Kraft in den Armen. Bis ich den Kuhfuss gefunden habe. Ich habe noch einen Schlagschrauber dabei, aber den braucht man nicht wirklich. Eigentlich noch einen Drehmomentschlüssel der bis 180N geht, denn dies ist das vorgegebene Anzugsmoment für die Felgen. Den habe ich aber nicht.

Ausführung:

Wer wie ich noch nie ein Rad bei einem G gewechselt hat, der denkt erstmal darüber nach wie man denn das gute Stück in die Luft bekommt. Klar ist, dass man nicht an der Karosserie, sondern am Rahmen ansetzen muss. Erst denke ich, ich bin schlau und hebe den Wagen am vorderen Differenzial hoch. Da dieses aber nicht mittig ist, ist das eine Rad lange schon in der Luft, das andere aber weit davon entfernt. Diese Methode hebe ich mir für die Hinterräder auf, da sitzt das Differenzial in der Mitte. Die Vorderräder bekomme ich frei, nachdem ich unter Zuhilfenahme einiger Kanthölzer den Wagen am Rahmen hochhebe. Vorher Handbremse ziehen … die Bolzen schon leicht lockern wenn das Rad noch am Boden ist.

Ich habe am Anfang dieses Textes erwähnt, dass jedes Rad 43kg auf die Waage bringt. Da gestaltet es sich ernsthaft schwierig ohne fremde Hilfe das Rad auf die Nabe zu setzen und zu halten, um die Bolzen einzuschrauben. Nachdem ich mich mit dem linken Vorderrad 40 Minuten abgemüht habe, um das Rad mit reiner Muskelkraft zu zentrieren, fiel mir beim 2. Rad mein Kuhfuss ein, welchen ich fortan als Hebel verwende und das Leben plötzlich leichter ist. Ich brauche ganze 3 Stunden bis alle 4 Räder montiert sind und alles Werkzeug wieder an seinem Platz ist. Auf gehts zur …

Testfahrt:

Als erstes teste ich, ob die Auflagefläche seitlich herausguckt. Dann nämlich könnte ich beim TÜV gleich einpacken. Erwartungsgemäss ist dies aber nicht der Fall. Motor an und raus auf die Strasse. Beim Verlassen der Werkstatt teste ich den vollen Lenkeinschlag nach links. Keine Probleme, wenn auch der Abstand zu einem Bauteil, welches ich gerade nicht benennen kann, recht knapp ist. Kurze Fahrt aus dem Ort heraus, beschleunigen auf 70km/h (war vorher langsam, ist nicht langsamer geworden). Die Messung per GPS zeigt 78km/h an. Das war zu erwarten, das passende Winkelgetriebe für den Tacho habe ich schon bestellt. Nun teste ich beim Abbiegen in einen Feldweg den vollen Lenkeinschlag nach rechts. Auch kein Problem, kein Rubbeln, kein Schaben. Da dort ein wenig Platz ist, fahre ich noch ein paar Kreise mit vollem Lenkeinschlag links herum und ein paar rechts herum. Vorwärts und rückwärts. Kein negativer Befund. Ich finde es sieht richtig gut aus.

ToDo:

Das Winkelgetriebe muss getauscht werden, denn der Tacho geht jetzt stark nach. Vielleicht passe ich doch den Lenkeinschlag noch leicht an. Die Rad-/Reifenkombination muss vom TÜV noch eingetragen werden.

Update:

Das Winkelgetriebe wurde ersetzt und der Tacho läuft nun wieder leicht nach. Die Rad/Reifen Kombination ist mittlerweile eingetragen. (Gutachten zum Download)

Platz ist im kleinsten Shooting Brake

Markus Müller-Heidelberg G-Schraubt, W460 2016-04-212020-05-19CLS Shooting Brake, Felgen, Kofferraum, Reifen

Was habe ich über den Wagen in Bezug auf den Kofferraum geschimpft. Ein wunderschönes Auto, aber vollkommen unpraktisch dieser CLS Shooting Brake. Naja, ich habe ihn wegen des Aussehens gekauft, nicht wegen der Eigenschaften als Lastesel. Dennoch war ich von Generationen von E-Klasse T-Modellen verwöhnt was das Ladevolumen anging. Nun wie auch immer, ich nehme alles zurück. Nie hätte ich gedacht, dass in den CLS vier 16″ DOTZ Stahlfelgen und die vier passenden 265/75R16 Gummis reinpassen. Aber es geht … q.e.d.

3D Druck für Ersatzteile aus Kunststoff

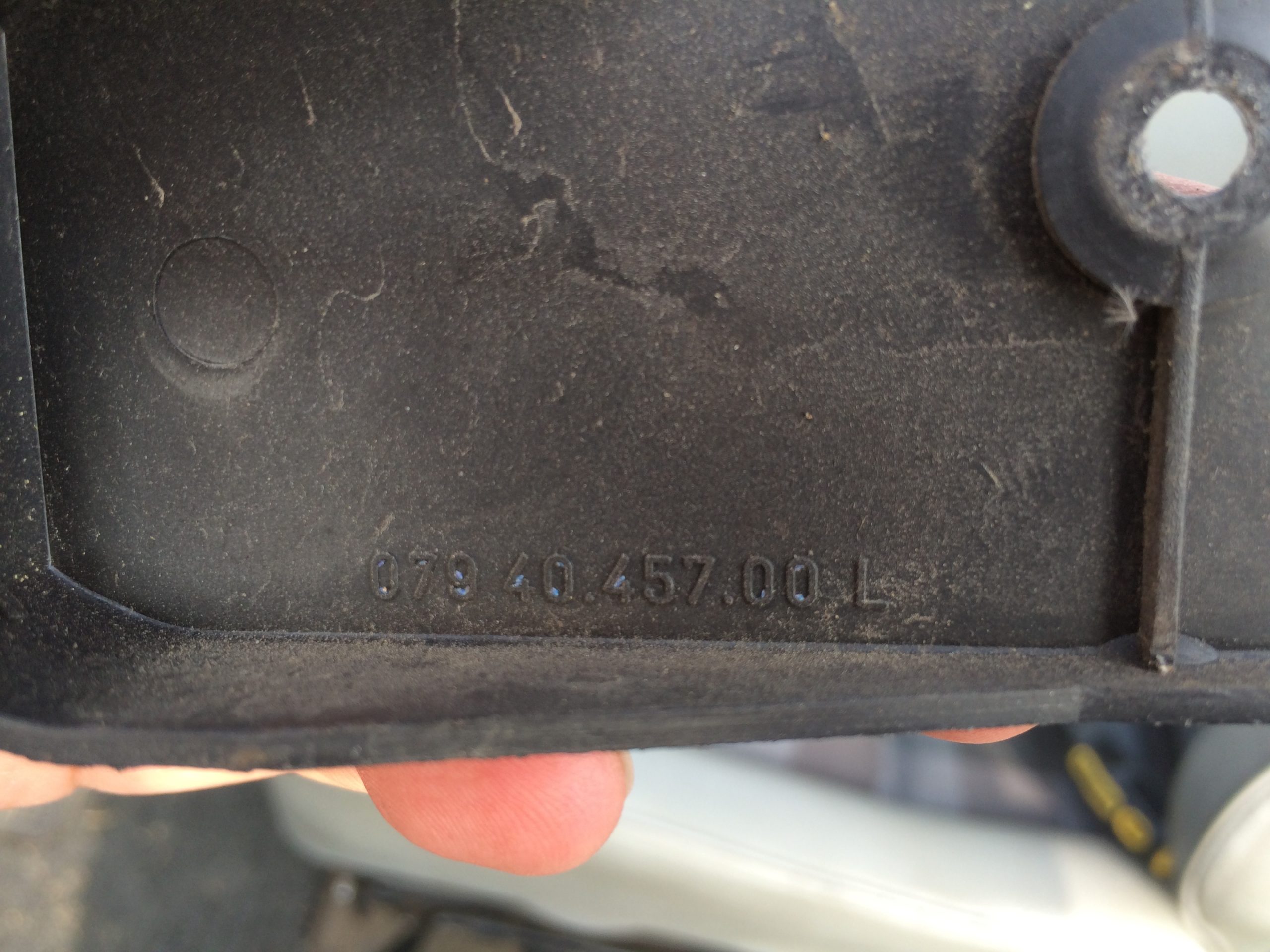

Markus Müller-Heidelberg G-Schraubt, W460 2015-08-262020-05-19079 40.457.00, 3D Druck, Blende, Recaro Rodeo, Verkleidung

Problem:

Bei dem Kurzgutachten der DEKRA im August 2014 Jahres hatte der Prüfer doch einige Dinge gefunden. Unter anderem gefiel ihm nicht, dass die Schrauben im Innenraum nicht gelb verzinkt waren, wie in den 70er Jahren wohl üblich. Die Idee fand ich ein wenig sehr abstrus, aber er merke auch an, dass auf der Beifahrerseite die Verkleidung des Sitzscharniers fehlte. Dort wo eigentlich eine Blende sein sollte, war nur noch ein Rest mit einer Schraube da. Ich habe in meinem G die Sonderausstattung „Recaro Rodeo“ verbaut.

Ersatzteil:

Bei Mercedes Benz im EPC gibt es dieses Ersatzteil nicht, dort gibt es nur einen ganzen Sitz mit Blende. Auf der Blende vom Fahrersitz steht die Nummer „079 40.457.00 L“ was mich vermuten lässt, dass die gesuchte Nummer „079 40.457.00 R“ heissen könnte.

Ersatzteilbeschaffung:

Ich habe es bei Mercedes Benz versucht. Ich habe es bei Keiper Recaro versucht. Auch in der „Classic“ Abteilung. Keine Chance. Die Nummer war nicht mal mehr im System. Auch gab es keine Nummer zu einem Equivalent. Ich habe zwei Telefonnummern von Händlern bekommen, die auf abgekündigte Teile spezialisiert sind. Ohne Erfolg. Einer meinte trocken, dass die Ersatzteile für OEM Sitze bei dem OEM (Mercedes Benz) sind, oder es einfach keine gibt.

eBay, Google, Foren … leider auch keine Treffer. Ich habe alle möglichen eBay Händler die mit G Teilen handeln per eMail angeschrieben. Kein Erfolg. Einer meinte er hätte vor 2 Monaten eine solche Blende für 200 EUR an einen Japaner verkauft. 200 EUR …?

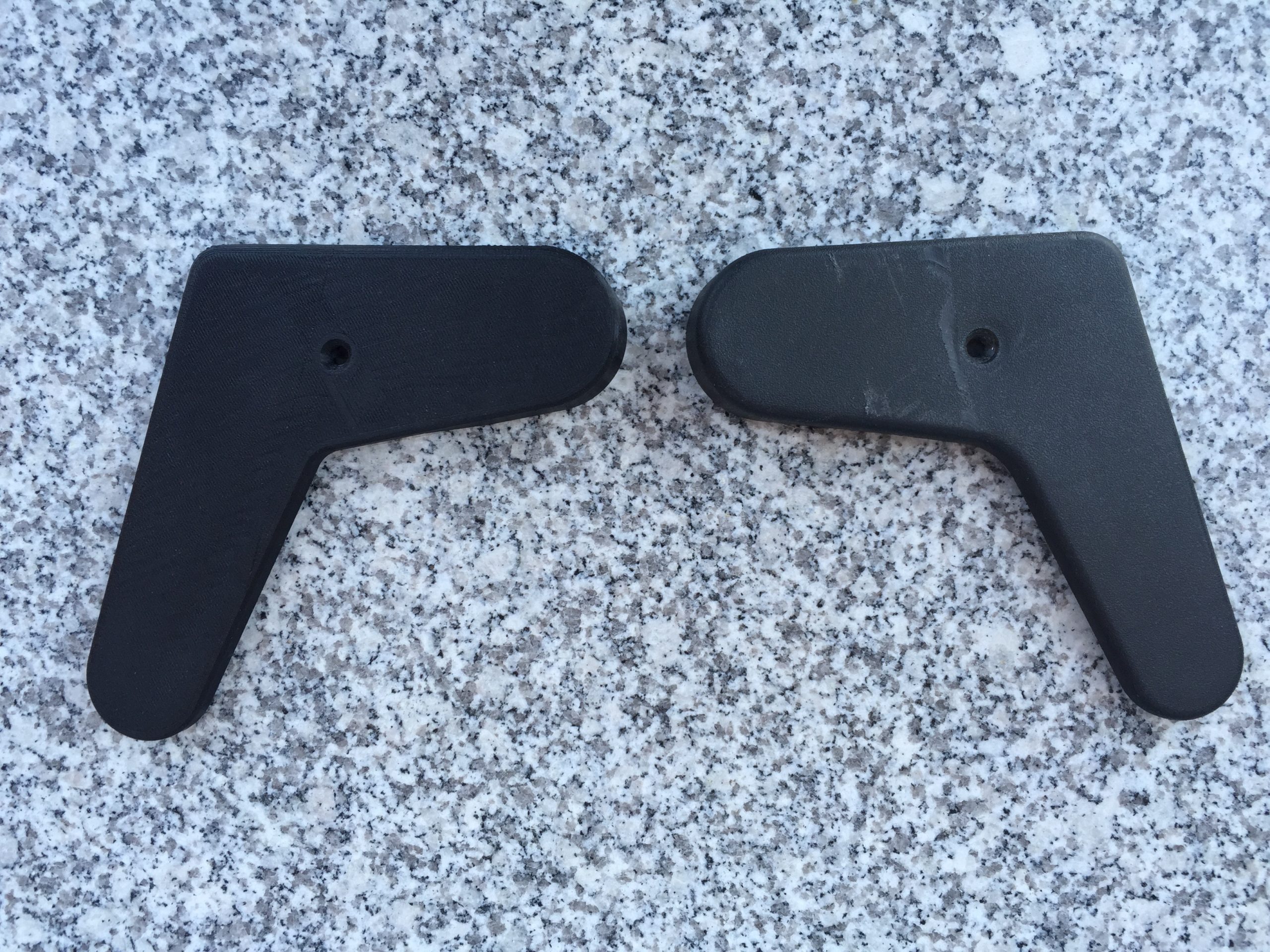

Einer meiner Kollegen brachte mich dann auf die Idee, das Teil einfach per 3D Druck reproduzieren zu lassen. Ich war skeptisch und suchte im Netz nach einem geeigneten Anbieter. Nach kurzem Suchen fand ich dann den DDD Printservice. (Update 2020: Leider gibt es den Laden nicht mehr!) Ich startete eine Anfrage per Formular und bekam binnen 20 Minuten eine Antwort. Nicht viele Worte, nur:

Hallo, der Druck kostet 100 Euro. Gruß M. Karch

100 EUR … erschien mir fast ein bisschen wenig, denn ich würde die Blende des Fahrersitzes einsenden, er macht ein 3D CAD Modell davon, spiegelt es und erstellt ein 3D Druck. Ich habe mich schnell dazu entschlossen und habe gleich eine Bestellung getätigt. Da der G nochmals zur Kur bei der GFG war, hatte ich Zeit und bekam den Druck einige Wochen später per Post. Man sieht den Unterschied, es fühlt sich auch leicht anders an. Aber das Teil wird seinen Zweck mehr als erfüllen.

Ich musste die Vertiefung für den Senkkopf noch ein wenig weiten, aber im Grunde passt das Teil hervorragend. Zum Glück hatte der Vorbesitzer die Schraube mit dem Rest am Sitz gelassen. Diese Schraube hätte ich wohlmöglich auch noch lange suchen müssen.

Werkzeug:

Kreuzschraubendreher, Dienstleister für 3D Druck, Akkuschrauber und Senker.

Ausführung:

Nun Schraube raus, Loch mit einem Bohrer weiten, Blende drauf und Schraube wieder rein … so sieht es dann am Sitz aus.

Der Wagen stinkt immer noch nach Benzin …

Markus Müller-Heidelberg G-Schraubt, W460 2015-08-202020-05-19Kraftstoffleitung, MA115 078 07 81, Marder, Vergaser, Victorinox Cyber Tool, W460

Problem:

Heute morgen bin ich mal wieder mit dem G zur Arbeit gefahren. Kaum war ich im Büro, kommt auch schon ein Kollege und fragt ob denn mit meinem Auto etwas nicht stimme, denn es würde nach Benzin riechen. Mir fiel das zwar auch schon auf der Fahrt auf, aber ich hatte vor zwei Wochen einen Kraftstoffschlauch am Tank gewechselt und dachte es läge noch daran.

Zur Mittagspause bin ich am Auto vorbei gelaufen und es stank nicht mehr.

Alles gut, vielleicht ist er nur ein ein bisschen zu fett eingestellt.

Dachte ich, und nicht weiter. Nachmittags rief dann meine Sternenwarte an und überbrachte die Kunde, dass meine Navigations Update DVD (anderes Auto) eingetroffen sei. Also etwas früher weg aus dem Büro, denn um 1800 Uhr schliesst die Ersatzteiltheke.

Des Weges entsteht wieder dieser beissende Benzingeruch im Auto. Auf dem Parkplatz meiner MB NL schleiche ich mit angestrengter Schnüffelnase um das Auto herum und identifiziere die Quelle des Gestanks im Maschinenraum. Deckel auf. Am Vergaser ist es nass. Unten am Rahmen / der Motoraufnahme ist eine Pfütze:

Tja, so schlecht sieht der Schlauch gar nicht aus. Vielleicht ein Marder-Tier … ? So kann ich meine Fahrt nicht guten Gewissens fortsetzen. Es ist kurz vor 18 Uhr, also schnell los.

Ersatzteil:

Kraftstoffschlauch, MA115 078 07 81 (10,00 EUR + MwSt)

Werkzeug:

Da ich nix dabei habe, muss mein Victorinox Cyber Tool es richten.

Ausführung:

Die Sache ist schnell passiert. Zwei Schellen sind aufzudrehen. Den alten Schlauch vom Vergaser und vom Filter abziehen. Der neue Schlauch hat zwei unterschiedliche Innendurchmesser. Die Seite mit dem größeren Radius kommt an den Filter. Dann passend am anderen Ende abscheiden und die Seite mit dem kleineren Durchmesser am Vergaser aufschieben. Den Schlauch ordentlich verlegen und anschliessend die Schellen wieder fest ziehen.

Spiegel klappt an

Markus Müller-Heidelberg G-Schraubt, W460 2015-08-182020-05-19Locker, Panzerband, Spiegel, W460

Problem:

Beide Spiegel verstellen sich massiv, wenn man die Tür schliesst. Sie „schwenken“ dann in Richtung Tür und man muss sie wieder einstellen. So sieht der Spiegel aus.

Lösungsansatz 1:

Die Schraube so fest es gerade noch geht anziehen.

Lösungsansatz 2:

Den Stab an der Stelle an der die Schelle sitzt unterfüttern.

Ersatzteil:

Nix, ein bisschen Panzertape.

Werkzeug:

10er Schlüssel.

Ausführung:

Ansatz 1 habe ich probiert. Das hilft leider nicht. Jedenfalls nicht bei. Also „goto“ Ansatz 2.

Erst habe ich es mit ein bisschen Aluminiumfolie probiert. Das hat genau einmal gehalten, und dann labberte der Spiegel wieder. Ein Tipp aus dem 4×4 Forum brachte mich dann auf den Plan es mit Textilklebeband zu probieren. Ich hatte das zwar auch schon kurz erwogen, aber dann wieder verworfen, denn es erschien mir zu viel aufzutragen.

Es ist ein „G“ … also darf ich wohl nicht so zimperlich. Panzertape. Erst habe ich bei angeschraubtem und eingestelltem Spiegel mit ein wenig Isolierband unterhalb der Schelle die Linie markiert.

Anschliessend habe ich eine Wicklung Panzerband angebracht.

Dann noch die Schelle etwas aufgezogen und wieder auf den Stift gesetzt. Überstehendes Panzerband abgeschnitten und das Isolierband wieder entfernt. Spiegel angeschraubt.

Drei, fünf, zwölf Mal die Tür auf und zu gemacht und der Spiegel hält. Die Prozedur habe ich dann auf der Beifahrerseite gleich noch wiederholt. In diesem Zuge habe ich auch gleich den Pfusch des Vorbesitzers korrigiert und wieder eine Schlossschraube eingesetzt.

Klappkonsole ersetzen

Markus Müller-Heidelberg G-Schraubt, W460 2015-08-062020-05-19Cabrio, Klappsitzkonsole, Recaro Rodeo, Sitzkonsole, W460

Problem:

Der Fahrersitz ist schief. Er fällt leicht nach hinten rechts ab. Das sieht komisch aus und ausserdem sitzt es sich irgendwie „krumm“. Es hat mich lange nicht wirklich gestört, es kommt immer der Tag an dem es dann doch reicht. Man(n) kennt das…

Also schraube ich den Recaro Rodeo Sitz auf der Fahrerseite ab. Da es sich dabei um einen Sitz mit Höhenverstellung handelt ist das ganz leicht und schnell passiert. Vier Schrauben an den vier Rohren und ich hatte den Sitz in der Hand. Dabei sah ich dann auch gleich warum der Sitz schief stand. Die Sitzkonsole ist hinten rechts angebrochen und das Recaro Gestänge darunter ist verbogen.

Da ich nicht schweissen kann, und gerade auch niemand zur Hand der es kann, versuche ich alles erstmal wieder zusammen zu bauen um eine neue Klappkonsole zu besorgen. Beim Zusammenbau schaffe ich es nur noch auf 3 Schrauben, ich kann irgendwie den Sitz nicht mehr ganz festschrauben. Macht nix, wackelt nur ein bisschen.

Lösung:

Klappkonsole schweissen lassen und/oder austauschen. Recaro Verbreiterung wieder gerade biegen.

Ersatzteil:

Eine neue Klappkonsole kostet ca. 500 EUR und das war es mir dann doch nicht wert. Daher besorge ich eine bei eBay und lasse sie kurzerhand aufarbeiten.

Werkzeug:

Steck-, Gabel-, Imbusschlüsselsatz, Hammer, zwei Kanthölzer

Ausführung:

Nachdem die gebrauche Klappkonsole vom Rost befreit wurde und in neuem Schwarz erstrahlt, mache ich mich erneut an den Ausbau. Mein guter Freund Stefan aus Gymnich ist zufällig zu Besuch, handwerklich sehr geschickt und voller Tatendrang. Wir demontierend den Sitz, den Aufsatz von Recaro und am Ende die Klappkonsole. Das geht sehr einfach von der Hand, die Schrauben der Klappkonsole lassen sich gut öffnen. Es kann sein, bei mir war es eine von vier, dass die Schrauben mit einer normalen Mutter unter dem Wagen gehalten werden. In dem Falle muss man mit dem Schraubenschlüssel unten kontern. Eigentlich sind die Muttern unten angeschweisst.

Nun bauen wir die neue Klappkonsole wieder ein. Die Löcher passen natürlich. Wir nehmen neue Schrauben und Unterlegscheiben, auch wenn ich leider keine gelb chromatierten bekomme habe.

Nun übernimmt Stefan das „gerade“ machen des Recaro Aufsatzes. Dazu legt er das Gestänge mit dem Bogen nach oben auf einen Teil des Kantholzes. Das 2. Kantholz wird als Puffer verwendet und wird auf den Teil gehalten, der später gerade sein soll. Dann mit dem Hammer (500g) ein paar harte Schläge auf das Holz und nach kurzer Zeit ist es doch wieder recht gerade.

Beim Einbau fällt Stefan dann auf, dass es von der Lastabstützung nicht optimal aufbaut ist. Da ist der Maschinenbauer dem Informatiker einfach voraus. Er schlägt vor, den Aufsatz einfach nach vorne zu rücken. Dadurch wird die Last nicht so weit nach hinten getragen und der Hebel wird kürzer. Nachteil ist, dass ich dann den Sitz nicht mehr nach vorne klappen kann ohne ein Loch in den Getriebetunnel zu schlagen. Aber da das so oder so kaum ging, versetzen wir den Aufsatz. Die Löcher waren schon da.

Klappsitzkonsole mit Recaro Rodeo Aufsatz

Anschliessend kommt der Sitz wieder drauf. Wie nehmen das unterste Loch der Höhenverstellung. Nach einigem Gefummel, die letzte Schraube war wieder nicht leicht, haben wir es mit vereinten Kräften geschafft. Der Sitz ist wieder fest, gerade und es sitzt sich irgendwie viel besser als vorher.

Nachlese:

Ich werde noch versuchen statt der glänzenden Imbusschrauben die wir für den Sitz an der Recaro Halterung verwendet haben ein paar ganz flache, schwarz beschichtete Schrauben zu bekommen. Sieht vielleicht mehr Oldtimer like aus …
